Технология гибки листового металла

Технология гибки листового металла 20.03.2019

Довольно много металлических изделий изготавливается путем раскроя гладкого листа и его последующей гибки. Гибка листового металла на заказ является одним из видов услуг, предоставляемых практическими всеми предприятиями, оснащенными необходимым оборудованием. Чтобы согнуть заготовку надлежащим образом, её подвергают различным воздействиям, набор которых может зависеть от:

  • Итоговой формы готового изделия;
  • Свойств конкретного сплава (металла), который требуется согнуть;
  • Толщины и формы заготовки.

При большой толщине, если требуется согнуть металл с высокой хрупкостью, заготовку сначала прогревают до определенной температуры. Таким образом достигается повышение пластичности материала, а кроме того, снимаются внутренние напряжения, из-за которых могут образовываться трещины. Тонкие листы обычной низкоуглеродистой стали можно сгибать без предварительного прогревания.

Виды гибки

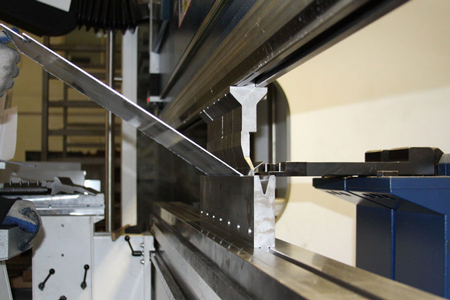

V-образная

Этот вид гибки также называется «одноугловым». Это наиболее простой вид обработки листовых заготовок сгибанием. Если смотреть на готовое изделие с торца, то его форма будет напоминать литеру «V». Подача заготовок на штамп и удаление готовых изделий могут осуществляться как вручную, так и с помощью средств механизации. Радиус изгиба рассчитывается, исходя из толщины заготовки и механических свойств металла. В соответствии с ним подбирается нужный пуансон. В комплектацию гибочного станка обязательно входит набор пуансонов с разными радиусами закругления. Для этого вида гибки используются штампы двух типов:

  • С регулируемым углом от 15 до 135 гр.
  • С фиксированным прямым (90 гр.) углом.

П-образная

Другое название этого вида гибки – «двухугловая». Чаще всего производится два изгиба, каждый под прямой углом. Обычно для выполнения такой операции применяют матрицу, имеющую провальное сквозное отверстие, не оснащенную выталкивающей планкой. Давление на заготовку продолжают до момента, когда концы вступают в соприкосновение с боковыми поверхностями пуансона. Радиусы закругления рассчитываются и определяются тем же способом, что и при V-образной гибке.

Многоугловая

Для выполнения такой гибки обычно изготавливают специальный штамп с матрицей и пуансоном нужных форм, где строго выдерживаются все размеры, углы и формы. Но изготовление специального штампа может быть рентабельным, только, если речь идет о достаточно крупной партии. Для изготовления мелких серий обычно применяется способ последовательного выполнения нужного количества изгибов одноугловым методом.

Криволинейная

Для получения криволинейных поверностей применяются специальные трубогибочные станки, либо гидравлические вальцы.
